精密塑膠模具設計與製造 | 專業射出模具廠
精密塑膠模具設計、開發與製造
一個卓越塑膠產品的誕生，始於一副卓越的模具。華江發整合了超過50年的模具設計與製造經驗，從前端的 DFM 分析到後端的精密加工，我們打造的不仅是模具，更是您產品成功量產的可靠保障。
我們的哲學：為成功量產而設計 (Design for Manufacturing)
始於終點的逆向思維
市場上許多模具廠只專注於「如何把模具做出來」。而我們的出發點永遠是「如何讓這副模具在未來數百萬次的生產中，依然穩定、高效、且易於維護」。作為一家同時擁有強大射出成型部門的公司，我們深刻理解模具設計的每一個細節如何影響最終的產品品質與生產效率。在您專案的最初階段，我們就以量產的終點為目標，進行逆向思考，將潛在的射出問題（如進澆不順、困氣、翹曲變形）在模具設計階段就徹底解決。
一副好模具為您帶來
- ✓ 更高的產品良率: 優化的流道與排氣設計，從根本上減少射出瑕疵。
- ✓ 更短的成型週期: 高效的冷卻水路設計，縮短冷卻時間，提升生產效率。
- ✓ 更長的模具壽命: 選用高品質的模具鋼材與精密的加工，確保模具的耐用性。
- ✓ 更低的綜合-製造成本: 雖然前期投入可能較高，但長期來看，穩定的生產與低維護成本將為您節省更多。
從DFM到T1：我們嚴謹的模具開發流程
步驟 1: 前期評估與 DFM
收到您的 2D/3D 圖檔後，我們的工程團隊將立即進行 DFM (可製造性設計) 分析，針對產品的脫模角度、肉厚、加強肋、圓角等結構提出專業的優化建議，並與您確認最終的產品設計。
步驟 2: 模流分析 (Moldflow)
在模具設計前，我們將進行 Moldflow (模流分析)。透過電腦模擬，我們可以預測塑料在模穴中的流動、壓力、溫度變化，找出最佳的澆口位置，並預見可能的結合線、包風、翹曲等問題，提前進行設計規避。
步驟 3: 2D/3D 模具設計
DFM 與模流分析確認後，我們經驗豐富的設計師會開始進行詳細的模具結構設計，包括流道系統、冷卻系統、頂出系統與排氣系統的規劃。所有設計圖面都會提交給您審核確認。
步驟 4: 精密加工與製造
設計定案後，模具進入製造階段。我們將採用 CNC、EDM 放電、線切割等精密加工設備，對採購的優質模具鋼材（如 NAK80, S136）進行加工，並由資深師傅進行組裝與拋光。
步驟 5: T1 首次試模
模具組裝完成後，我們將進行 T1 (第一次試模)。我們的射出技術團隊會找出初步的成型參數，並產出首批樣品。
步驟 6: 樣品檢測與修改
我們會對T1樣品進行全面的尺寸與外觀檢測，並提供 FAI (首件檢驗) 報告 給您。根據檢測結果與您的反饋，我們會對模具進行必要的微調與修改，直到樣品完全符合您的要求為止。

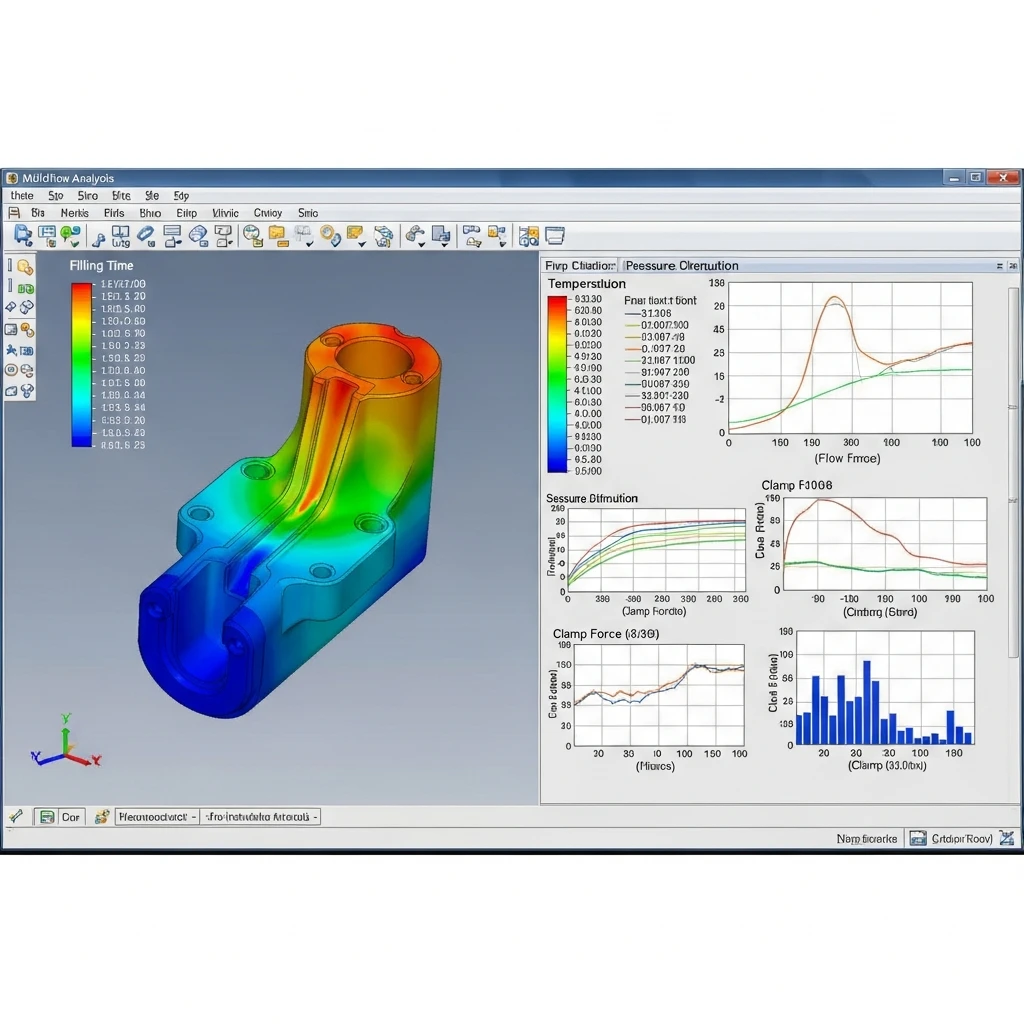

科學預測，取代昂貴試錯：模流分析 (Moldflow)
在投入昂貴的鋼材加工之前，我們利用先進的模流分析軟體，為您的產品進行虛擬的射出成型。這讓我們能夠：
- ✓ 預測填充模式： 找到最佳的澆口位置與數量，避免短射或包風。
- ✓ 分析保壓效果： 優化保壓參數，有效改善產品縮水與凹陷。
- ✓ 評估冷卻效率： 設計最高效的冷卻水路，縮短成型週期。
- ✓ 預測翹曲變形： 提前發現可能的變形趨勢，並透過修改設計或成型條件來進行補償。
價值主張: 模流分析是降低開模風險、縮短開發週期、提升產品質量的最強大工具。
微米級的精雕細琢：CNC & EDM 加工
我們配備了高轉速的CNC加工中心與高精度的EDM放電加工機。CNC負責模具大型曲面與主體結構的快速、精準銑削；EDM則用於處理傳統刀具無法企及的深肋、尖角、微細孔洞與複雜花紋。兩者相輔相成，確保您的設計，無論多麼複雜，都能被忠實地復刻在鋼材之上。

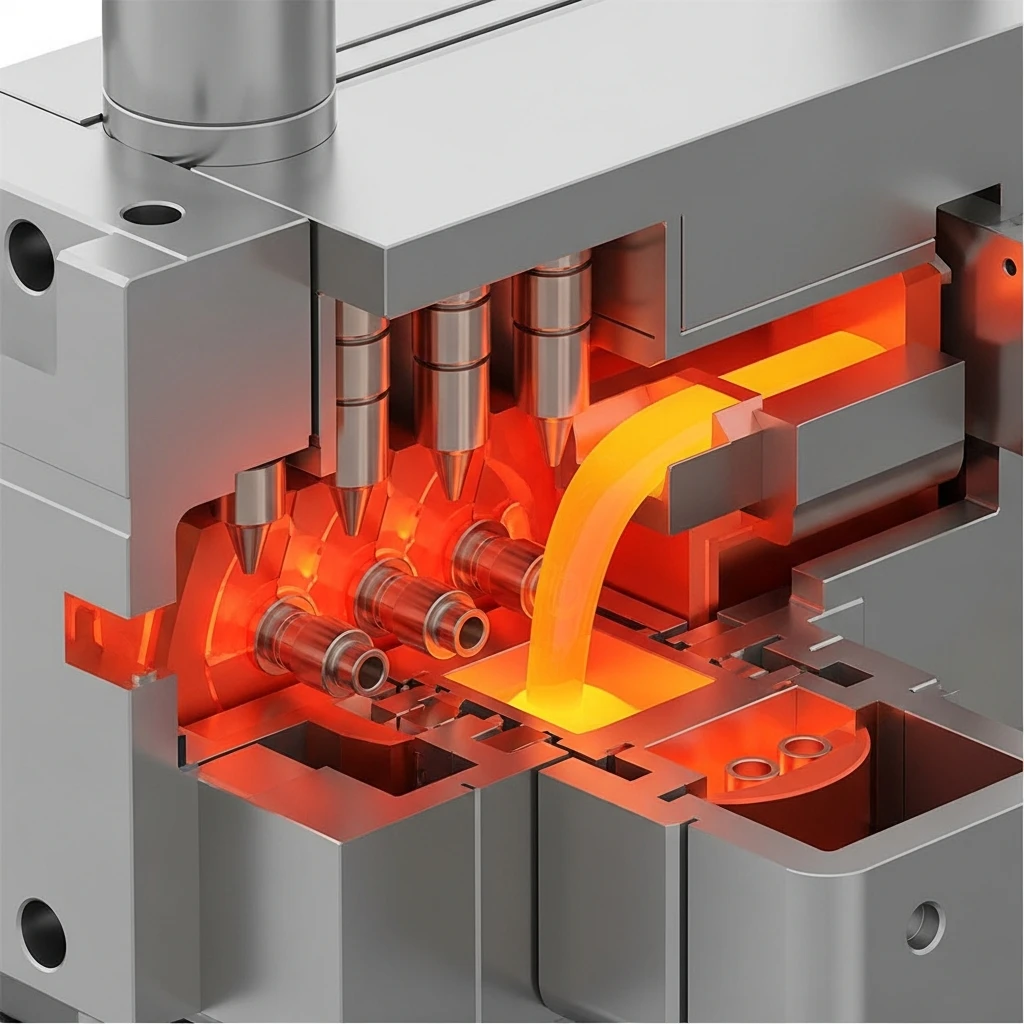

提升效率與品質：熱澆道模具 (熱流道)
對於大批量生產、原料成本高、或對澆口痕跡要求嚴格的產品，我們強烈推薦採用熱澆道模具 (Hot Runner Mold)。相較於傳統澆道（冷澆道），熱澆道能：
- ✓ 消除料頭浪費： 沒有澆道凝料，100%的原料都用於產品，大幅節省材料成本。
- ✓ 縮短成型週期： 無需等待澆道冷卻，可顯著提升生產效率。
- ✓ 提升外觀品質： 可採用更小的澆口（如點澆口），澆口痕跡微小，甚至無需人工修剪。
- ✓ 降低射出壓力： 塑料流動性更好，有利於大型或薄壁件的成型。
專業建議: 我們的工程師會根據您的產品結構、產量需求與預算，為您評估採用熱澆道或傳統澆道的利弊，提供最具成本效益的建議。
我們的模具製造範圍
- ✓ 標準單色射出模具 (2-Plate & 3-Plate Molds)
- ✓ 包膠/埋入射出模具 (Overmolding & Insert Molding Molds)
- ✓ 熱澆道模具 (Hot Runner Molds)
- ✓ 自動脫螺紋模具 (Auto-unscrewing Molds)
- ✓ 氣體輔助射出模具 (Gas-assisted Molds)
案例研究：一副帶有多個滑塊與抽芯的汽車燈殼模具
挑戰
客戶設計了一款造型極其複雜的汽車後燈，帶有多個倒扣與深腔，傳統的開模方式難以脫模。
分析
我們透過模流分析，發現了幾處可能的困氣與結合線問題，並透過 DFM 報告，建議客戶微調了幾個圓角與肉厚。
設計
我們的設計師採用了「4個滑塊 + 2個斜頂」的複雜模具結構，並設計了精密的多點熱澆道系統，以確保塑料填充均勻。
成果
T1試模的樣品表面光潔，無任何瑕疵，尺寸一次性到位。這副高品質的模具，為客戶後續數十萬件的穩定生產，奠定了堅實的基礎。
一副好模具，是您產品成功的起點
不要讓不專業的模具，拖累您優秀的產品設計。將您最具挑戰性的專案交給我們，讓華江發的模具專家團隊，為您打造成功的基石。
